КАНТОВАТЕЛИ ГИДРАВЛИЧЕСКИЕ

Назначение:

Механизм для переворачивания (кантовки) заготовок, деталей и изделий при их складировании, транспортировании, и упаковке.



Область применения:

- сборочные производства заводов;

- склады;

- погрузочно-разгрузочные площадки в портах.



Общие технические характеристики:



Тип

Кантователь рулонов стали

Кантователь для сборки и кантования магнитопроводов трансформаторов

Уровень разработки

Гидропривод

Тех. проект

Масса кантуемого изделия, т

10…35

20

Максимальные размеры кантуемого изделия, м

ø 2,4

2,604 х 3,6 х 1,0

Размеры платформ в плане, м
- горизонтальная (исходное положение)
- торцевая



1,9 х 2,4
1,6 х 2,4

3 х 2,65
1 х 2,65

Высота в исходном положении, м

1,49

2,3

Угол поворота, градус

87

87

Время отработки, с
- рабочий ход
- холостой ход



20…40
12…24



~90

~55

Номинальное напряжение силового контура

Нет
(используется потенциальная энергия груза)

380 В
50 Гц

Максимальная скорость перемещения центра тяжести кантуемого изделия, см/с

5,0

2,0



Состав поставки:

- узлы металлоконструкции;

- гидроцилиндры;

- детали для сборки металлоконструкции;

- метизы;

- гидравлическая насосная установка;

- комплект трубопроводов;

- кронштейны для монтажа трубопроводов;

- пульт управления;

- ЗИП;

- инструкция по монтажу;

- руководство по эксплуатации.



Преимущества:

- инновационные решения;

- адаптация рабочих поверхностей металлоконструкций под индивидуальные требования заказчика;

- минимальные размеры в сложенном состоянии за счет уникальной кинематической схемы;

- разборная металлоконструкция;

- не сложная технология сборки;

- бесшумная работа механизмов;

- высокая безотказность;

- реализация различных скоростных режимов движения.

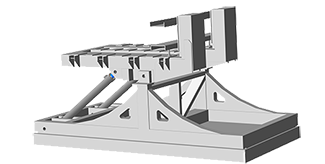

Кантователь для сборки и кантования магнитопроводов трансформаторов
