СТЕНДЫ ГИДРАВЛИЧЕСКИЕ УЧЕБНЫЕ

Назначение:
Стенды предназначены для выполнения лабораторных работ по закреплению теоретических знаний по объемным гидроприводам механизмов машин.



Область применения:

  • технические вузы;
  • колледжи;
  • учебные центры.

Основные технические характеристики:

УС-4

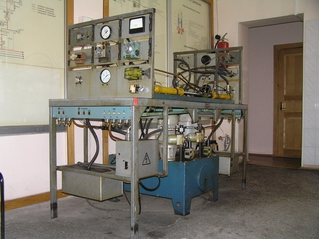

Учебный стенд по изучению гидропривода возвратно-поступательного и вращательного движения

УС-3 + УС-5

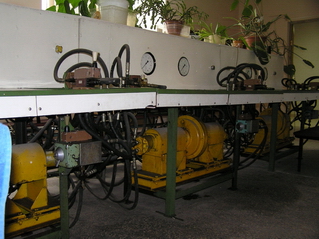

Учебный стенд-имитатор гидросистемы мобильной машины

УС-4М

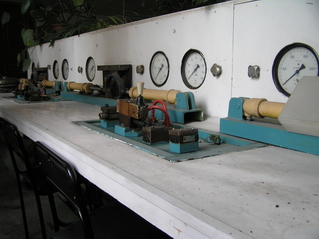

Стенд учебный по машиностро-ительному объемному гидроприводу

Количество рабочих мест, из них:
- поступательного движения
- вращательного движения

2
1
1

6
3
3

2
1
1

Количество обучающихся

6-8

12

6-8

Мощность установки, кВт

2х1,1

14

2х1,5

Величина расхода, л/мин

15

80

11

Величина давления, мПа

2,5

7,5

6,0

Тип имитатора нагрузки

гидравлический, стационарный

Передвижной или нет

Нет

Нет

Да

Количество лабораторных работ

8

8

10

Возможность оперативного монтажа аппаратуры

Нет

Да

Да

Напряжение, V
- электропитание
- управление

380
24

380
24

380
24

Емкость бака, л.

100

250

2х40

Используемая гидроаппаратура

РФ

РФ

Импорт

Габаритные размеры, мм
- Насосная установка
- Рабочие места
- Измерительный комплекс

1950х800х1500

1200х1800х1500
100х1600х1300
2000х600х1400

1950х800х1500



Преимущества:

  • выполнение требований по трудоемкости и техническому содержанию лабораторных работ государственных образовательных стандартов высшей школы;
  • использование промышленной отечественной и зарубежной гидроаппаратуры;
  • возможность моделирования нагрузки на исполнительном механизме с помощью гидравлической передачи (гидротормоз);
  • использование элементов быстрого монтажа;
  • двойная предохранительная система защиты по нагрузкам;
  • визуальный и дистанционный электрический контроль параметров.

Состав поставки:

  • узлы стенда по перечню;
  • паспорт;
  • методические указания по выполнению лабораторных работ;
  • измерительно-управляющий комплекс (по заказу).

Наши партнеры:


СПб ГПУ, институт металлургии, машиностроения и транспорта, кафедра ТТС.

Фонд содействия развитию малых форм предприятий в научно-технической сфере (Фонд Бортника).
Тюменский государственный нефтегазовый университет.
Павловский дорожный учебно-инженерный центр.



Перечень базовых лабораторных работ:



Учебный стенд по изучению гидропривода возвратно-поступательного и вращательного движения



Работа 1. Изучение конструкции и составление принципиальных схем гидравлической установки.
Работа 2. Изучение конструкции силовых агрегатов и определение их выходных характеристик.
Работа 3. Первый запуск гидравлической установки, порядок настройки предохранительного клапана и проверка его работы.
Работа 4. Изучение конструкции, принципа гидрораспределителей золотникового типа и оценка их потерь давления.
Работа 5. Изучение конструкции,  принципа работы и характеристик дросселя.
Работа 6. Изучение конструкции,  принципа работы и характеристик регулятора расхода.
Работа 7. Изучение характеристик гидропередачи возвратно-поступательного движения.
Работа 8. Изучение характеристик гидропередачи вращательного движения.

Учебный стенд-имитатор гидросистемы мобильной машины



Работа 1. Измерительно-управляющий комплекс как основа дистанционного мониторинга и управления объемным гидроприводом.

Работа 2. Система гидропривода с закрытым контуром циркуляции рабочей жидкости.

Работа 3. Принципы построения многодвигательных гидроприводов от одного насоса. Система постоянного давления.

Работа 4. Способы объемного управления скоростью гидродвигателя.

Работа 5. Способы дроссельного управления скоростью гидродвигателя: дроссель установлен последовательно на выходе.

Работа 6. Способы дроссельного управления скоростью гидродвигателя: дроссель установлен параллельно гидродвигателю.

Работа 7. Гидроаппаратура с пропорциональным управлением: регулятор расхода.

Работа 8. Гидроаппаратура с пропорциональным управлением: регулятор давления.

Стенд учебный по машиностроительному объемному гидроприводу



Работа 1. Изучение конструкции гидравлической установки.
Работа 2. Изучение конструкции силовых гидравлических агрегатов.
Работа 3. Проверка настройки предохранительного клапана.
Работа 4. Изучение конструкции и принципа работы гидрораспределителей.
Работа 5. Изучение регулировочных характеристик гидропередачи с объемным и дроссельным управлением.
Работа 6. Изучение нагрузочных характеристик гидропередачи с объемным регулированием и дроссельным управлением.
Работа 7. Изучение переходных процессов гидропередачи.
Работа 8. Системы мониторинга.
Работа 9. Дистанционное управление гидропередачей.
Работа 10. Автоматизация процессов.

УС-3+УС-5



УС-4



Все учебные комплексы используются в учебном процессе в Санкт-Петербургском государственном политехническом университете и других ВУЗах
