СТЕНДЫ ГИДРАВЛИЧЕСКИЕ ИСПЫТАТЕЛЬНЫЕ

СТЕНДЫ ГИДРАВЛИЧЕСКИЕ ИСПЫТАТЕЛЬНЫЕ

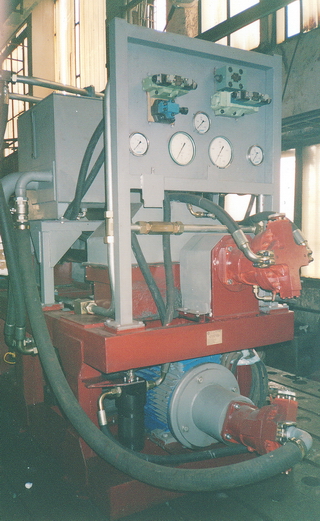

ГСИ-1 УНИВЕРСАЛЬНЫЙ СТЕНД ДЛЯ ИСПЫТАНИЙ ГИДРАВЛИЧЕСКИХ МОТОРОВ И НАСОСОВ


Назначение:

Предназначен для осуществления входного контроля гидромашин, определения характеристик и проверки работоспособности отремонтированных насосов и гидромоторов под нагрузкой.



Основные технические характеристики:



Установочная мощность:

45 кВт

Тонкость фильтрации:



- на выходе из насосного агрегата

10 мкм

- на сливе

25 мкм

Максимальный крутящий момент на валу испытываемых гидромашин:



- быстроходной (низкомоментный вал)

340 Нм

- тихоходной (высокомоментный вал)

1900 Нм

Максимальная частота вращения вала испытуемой гидромашины:



- быстроходной (низкомоментный вал)

1800 об/мин

- тихоходной (высокомоментный вал)

285 об/мин

Максимальная мощность приведения к валу испытываемых гидромашин:



- быстроходной (низкомоментный вал)

60 кВт

- тихоходной (высокомоментный вал)

35 кВт

Масса (без рабочей жидкости и монтажного комплекта):

3,5 т



Состав стенда:

Рама, блок нагружения, силовой агрегат привода стенда, насосный агрегат перекачки и заправки рабочей жидкости, основной гидробак, сливной гидробак, теплообменный аппарат, монтажный стол, блок управления, блок расходомера, датчик тахометра быстроходного вала, датчик тахометра тихоходного вала, устройство заправочное, электрический пульт управления.

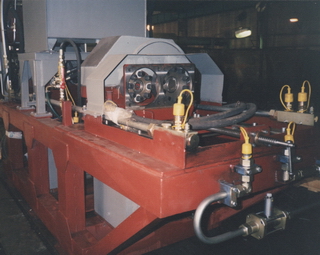

ГСИ-1 Универсальный стенд для испытаний гидравлических моторов и насосов

ГСИ-2 СТЕНД ДЛЯ РЕМОНТА И ИСПЫТАНИЙ ГИДРОЦИЛИНДРОВ



Назначение:
Предназначен для осуществления входного контроля, ремонта и испытания гидроцилиндров под нагрузкой.



Основные технические характеристики:



Установочная мощность:

7 кВт

Максимальное давление опрессовки:

50 МПа

Подача насосов

3...40 л/мин

Исполнительный механизм



Усилие максимально:

12,5 кН

Скорость движения штока:

0,2 м/с

Нагрузочный гидроцилиндр (D x d x L):

140 х 100 х 1600 мм



Состав стенда:

Рама, блок нагружения, силовой агрегат привода стенда, основной гидробак, сливной гидробак, блок контроля, блок управления, электрический пульт управления.
