ГИДРОЦИЛИНДРЫ НЕСТАНДАРТНЫХ БОЛЬШИХ РАЗМЕРОВ

Назначение:



Гидроцилиндры предназначены для преобразования гидравлической энергии объемной гидропередачи в механическую энергию возвратно-поступательных движений металлоконструкций тяжелых механизмов машин.



Область применения:



  • Гидротехнические сооружения, включая судоходные ГТС;
  • Механизмы объектов городского хозяйства;
  • Мосты, коллектора, задвижки;
  • Объекты тяжелого машиностроения.

Основные технические характеристики:



  • Диаметр гильзы, мм                         … до 1500
  • Ход поршня, мм                                   … до 20000
  • Номинальное давление, МПа       … 32
  • Климатическое исполнение          …У1



Наши преимущества:



  • Производство по техническому заданию Заказчика;
  • Современные покрытия штока;
  • Компактность в сложенном состоянии;
  • Наличие датчика хода штока;
  • Высокий объемный и гидро-механический К.П.Д.;
  • Особые условия использования (возможность использования в воде);
  • Контроль качества производства;
  • Выполнение ответственных операций за рубежом;
  • Индивидуальные комплексные испытания;
  • Современные лакокрасочные покрытия корпуса;
  • ЗИП и гарантийное сопровождение.

Состав поставки:



  • Гидроцилиндр;
  • Кронштейны опорные;
  • Проушины;
  • Этикетка/Паспорт;
  • Сборник документов качества;
  • Рекомендации по монтажу;
  • Крепления при транспортировки.

Дополнительная комплектация:



  • Датчики положения (управления);
  • Уплотнения.

Готовые решения:

Маркировка Диаметр поршня, мм. Диаметр штока, мм. Рабочий ход, мм.
ГПЦ-200-90-300 200 90 300
ГПЦ-200-90-950 200 90 950
ГПЦ-250-180-650 250 180 650
ГПЦ-320-220-2130 320 220 2130
ГПЦ-350-70-1400 350 70 1400
ГПЦ-500-200-6300 500 200 6300
ГПЦ-500-200-8800 500 200 8800
ГПЦ-710-320-6500 710 320 6500

Основные выполненные проекты

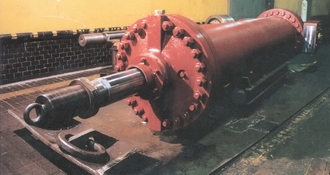

Гидроцилиндр гидропривода разводного раскрывающегося моста

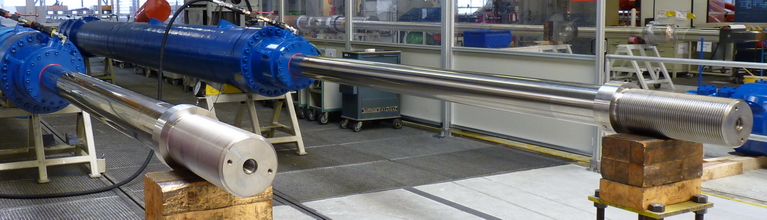

Гидроцилиндр гидропривода разводного раскрывающегося моста Гидроцилиндр гидросистемы аварийно-эксплуатационных ворот для двух камер Чайковского шлюза

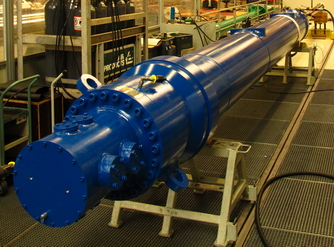

Гидроцилиндр затвора

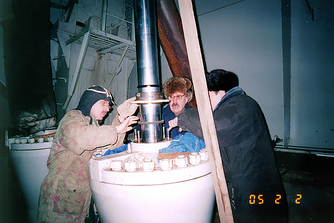

Регулировка штоковых уплотнений
